B0300 是一种长寿命的工业级风压变送器，使用寿命是普 通产品的一倍。使用寿命的提高来源于对内部传感器的抗潮湿、 水份、粉尘、过载、温漂等防护性能的提高。

  B0300 在微压测量时受动压影响小，以及可选的低功耗 / 宽温区的液晶显示器是 B0300 的另一特点。

技术指标：

注：测液体时，更大量程为 200kPa

量程： <压力>更小 0-25Pa 更大 0-35KPa :

           <差压>更小 0-25Pa 更大 0-35KPa :

           <负压>更小 -100Pa 至 0 更大 -100KPa 至 0 :

           <绝压>更小 0-35KPa 更大 0-200KPa :

           <正负压复合>更小 -125Pa 至 0 至 125Pa

                                 更大 -100KPa 至 0 至 100KPa

工作温度： < 传感器> : -20～85℃

                  < 电路> : -40～85℃

                  < 液晶显示器> : -10℃～70℃

零点和量程

调节范围： ± 15％

液晶显示器： 3 1/2 位 LCD，显示精度 0.2％，显示单位可 选，字高 12mm,压降 5 V

适用介质： 非腐蚀性气体和液体

引压接口： M8 × 1 内螺纹或Φ 8 倒刺接口 精度（线性、重复性、迟滞合计）：

                 量程＜5kPa时 典型0.15%，更小0.5%

                 量程≥ 5kPa 时 典型 0.1%，更大 0.25%

温度漂移： 量程50kPa 时0.03%F·S/℃

                  量程≥ 5kPa 时 0.01%F·S/℃

长期稳定性：量程＜5KPa时0.8%F·S/ 年

                    量程≥ 5kPa 时 0.2%F·S/ 年

过载和静压： 单向过载    静压

                     量程≤ 50kPa 时 100kPa 200kPa

                    量程>50kPa 时 3 倍满量程 5 倍满量程

                    量程>300kPa 时 850kPa  850kPa

材质： < 传感器> : 硅、玻璃、RTV

           < 接嘴> : 碳钢电镀 :

          <外壳>：ABS 工程塑料

外壳防护： IP65

供电： 15～36V DC

输出： 4-20mA

应用举例：

锅炉负压   暖通空调   风速测量  泄漏检测

洁净室      电厂风压    除尘器      风门控制

安 装：

①测干净气体时，可任意安装

②测潮湿、脏气体，引压接口须垂直于地面安装

③变送器固定时使用自带的两个固定孔

④压力连接：M8× 1内螺纹适用于硬管连接， Φ8倒刺接口适 用于软管连接

⑤<差压>接两个压力口，高压接“＋”，低压接“—”

   <压力>接“＋”压力口

   <绝压> 接“＋”压力口

   <负压>接“—”压力口

   <正负压复合接> “＋”压力口

⑥使用 M 8 × 1 内螺纹连接时，注意：应先用扳手紧固螺纹接 口，然 后再装用户接头，以防螺纹接口转动。

接 线：

打开上盖后，使用内部接线端子。

调 校：

①打开上盖后，用改锥调整零点和量程电位器。

②出厂前已按用户要求校准好，一般在现场只需调零即可。

密 封：

接线或调校后须旋紧上盖螺钉及电缆密封件，以防潮气进 入 。

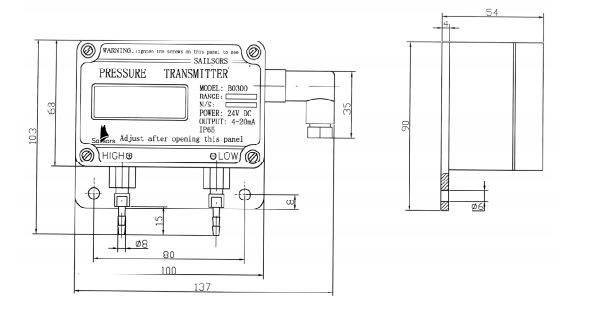

尺寸规格：

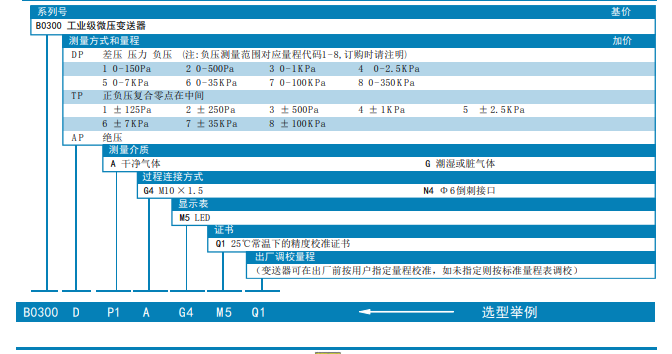

订购信息：
